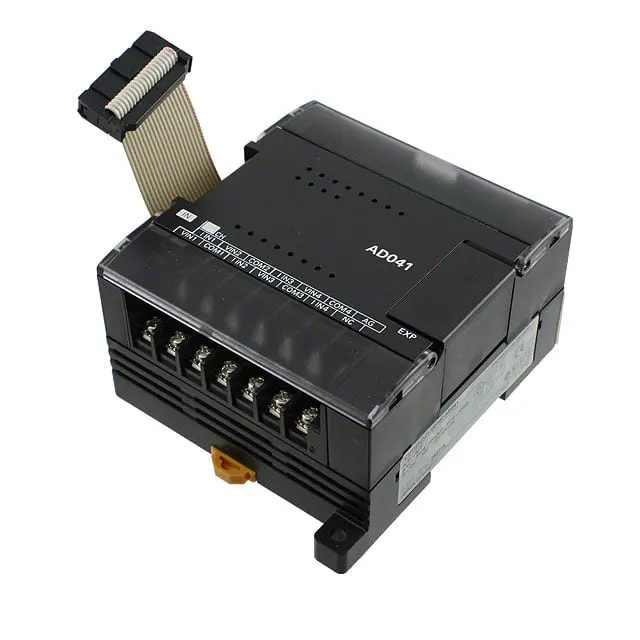

Omron CP1W-AD041

Az Omron CP1W-AD041 egy 4 csatornás analóg bemeneti bővítőmodul, amely kizárólag a CP1E sorozatú programozható logikai vezérlőhöz illeszkedik. Külső 4-20mA áramjeleket vagy 0-10V feszültségű analóg jeleket képes a PLC által felismerhető digitális jelekké alakítani, így a vezérlőrendszer folyamatosan változó fizikai paramétereket gyűjthet és dolgozhat fel.

Mindegyik csatorna támogatja a független jeltartomány beállítását, amely rugalmasan alkalmazkodik a különböző típusú érzékelőkhöz és a helyszíni munkakörülményekhez. Az Omron eredeti gyártási technológiája garantálja a modul stabilitását a hosszú távú folyamatos működés során, és a kompakt méret nem foglal el extra beépítési helyet az elektromos szekrényben.

Alapvető műszaki előírások

· Bemeneti csatornák száma:4 leválasztott analóg bemeneti csatorna

· Támogatott jeltípusok:0-10V DC feszültség, 4-20mA DC áram

· Felbontás:1/4000 (teljes skála)

· Konverziós sebesség:150μs csatornánként

· Pontosság:±0,3% teljes skála (25°C környezeti hőmérséklet)

· Tápellátás:A gazdagép CP1E PLC táplálja, nincs szükség külső tápegységre

· Telepítési mód:Kompatibilis az Omron DIN sínre szerelhető, közvetlenül a CP1E bővítő buszra szerelhető

· Üzemi környezeti hőmérséklet:0°C és 55°C között, tárolási hőmérséklet: -20°C és 75°C között

· Páratartalom:5-95% relatív páratartalom (nincs páralecsapódás)

Hasonló Omron analóg bemeneti modulok összehasonlítása

Az Omron különböző specifikációkat kínál a CP sorozatú PLC-k analóg bővítőmoduljaihoz. A vásárlók kényelmét szolgálja a megfelelő termék kiválasztásában, összehasonlítás céljából az alábbiak szerint válogattuk össze több elterjedt modell alapvető paramétereit:

Az összehasonlítási eredményekből látható, hogy a CP1W-AD041 nyilvánvalóbb költségelőnyökkel rendelkezik, ha 3-4 analóg jelet kell gyűjteni a CP1E platformon.

A 2-csatornás CP1W-AD021-hez képest a CP1W-AD041 egységcsatornaköltsége körülbelül 15%-kal csökken, ami alkalmasabb közepes méretű vezérlőrendszerek alkalmazására.

A CJ sorozat nagy pontosságú moduljaitól eltérően a CP1W-AD041 általános ipari vezérlésre pozicionált, pontossága teljes mértékben kielégíti a könnyűipar, a csomagolás, a vízkezelés és más iparágak detektálási követelményeinek nagy részét, az ára pedig csak 1/3-a a high-end modulokénak.

Ajánlott illeszkedési megoldások

1. Egyezés a PLC Hosttal

A CP1W-AD041 kifejezetten az Omron CP1E sorozatú PLC-hez lett kifejlesztve, amely közvetlenül bővíthető a CP1E N sorozatú, E sorozatú és S sorozatú gazdagépekkel.

Egy CP1E gazdagép legfeljebb 3 CP1W bővítőmodult tud csatlakoztatni, beleértve a CP1W-AD041-et is, azaz akár 12 analóg bemeneti csatorna bővíthető, amely megfelel a legtöbb kis és közepes méretű automatizálási berendezés jelgyűjtési követelményeinek.

Ha a CP1H vagy CP1L sorozatú régebbi gazdagépeket használja, ez a modell is kompatibilis, de vásárlás előtt meg kell erősítenie a gazdagép firmware verzióját.

Ha 12-nél több csatornát kell bővítenie, javasoljuk, hogy a CP1E-N60 gazdagépet nagyobb kapacitással párosítsa, amely több bővítőmodult tud támogatni az igények kielégítése érdekében.

2. Illesztés más bővítőmodulokhoz

A különböző alkalmazási forgatókönyveknek megfelelően a következő gyakori egyező kombinációkat biztosítjuk:

· Kis hőmérséklet- és nyomásérzékelő rendszer: CP1E-N20 + 1 x CP1W-AD041 + 1 x hőmérséklet-érzékelő + 1 x nyomásérzékelő, ez a kombináció 2 hőmérséklet- és 2 nyomásjelet tud egyszerre gyűjteni, a költséget 300 dolláron belül szabályozzák, ami nagyon alkalmas kis ipari tesztelő berendezésekhez.

· Többcsatornás folyadékszint-szabályozó rendszer: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 folyadékszint bemeneti jel, 2 analóg kimeneti beállító jel, 4 tárolótartály automatikus folyadékszint-beállítását tudja megvalósítani, amelyet széles körben használnak kis vízkezelő és élelmiszer-feldolgozó berendezésekben.

· Többtengelyes inverteres fordulatszám mérés: CP1E-N30 + 1 x CP1W-AD041 + 4 x analóg kimenetű frekvenciaváltó, valós időben gyűjtik 4 inverter kimeneti frekvenciáját és áramjeleit, megvalósítják a szállítórendszer központi felügyeletét, ami hatékonyan javíthatja a berendezés működési stabilitását.

3. Érzékelők adaptálása

A CP1W-AD041 egyszerre támogatja a 0-10V feszültségkimenetet és a 4-20mA áramkimeneti érzékelőket, a piacon a legtöbb elterjedt ipari érzékelő közvetlenül csatlakoztatható további konverziós modulok nélkül, beleértve a nyomástávadókat, hőmérséklet-távadókat, ultrahangos szintérzékelőket, áramlásérzékelőket, elmozdulásérzékelőket stb.

Ha az érzékelője eltérő jeltartományt ad ki, a tartományt a PLC programmal is beállíthatja az alkalmazkodáshoz, ami nagy rugalmassággal rendelkezik.

Tipikus alkalmazási forgatókönyvek

· Könnyűipari csomagoló berendezések:összegyűjti a csomagolófólia nyomását és a tömítőrész hőmérsékletét, valós időben állítsa be a paramétereket a csomagolás minőségének biztosítása érdekében

· Vízkezelő rendszer:összegyűjti a víztartály folyadékszintjét, a csővezeték áramlását és a PH értéket, és megvalósítja a vízszivattyú automatikus indítását és leállítását

· Állandó hőmérséklet-szabályozó rendszer:összegyűjti a távadó által kiadott hőmérsékleti jelet, és a vezérlőjelet a megfelelő analóg kimeneti modulon keresztül adja ki a fűtési teljesítmény beállításához

· Textilipari gépek:összegyűjti a fonal feszítési jelét, állítsa be az adagolóhenger sebességét a feszültség stabilitásának megőrzése érdekében

· Automatizált tesztelő berendezések:több analóg jel gyűjtése a tesztpadról adatrögzítés és értékelés céljából, a hatékonyság javítása érdekében a kézi tesztelés helyett

Értékesítés utáni szerviz támogatás

A Floating Light Automation által forgalmazott összes Omron CP1W-AD041 modul 12 hónapos értékesítés utáni jótállást biztosít. A jótállási időszak alatt, ha bármilyen nem emberi sérülés miatti minőségi probléma merül fel, ingyenes cserét vagy teljes visszatérítést biztosítunk.

Professzionális műszaki mérnökeink vannak, akik ingyenes műszaki tanácsadást nyújtanak Önnek, beleértve a vezetékezési útmutatást, a program beállítását és egyéb kapcsolódó kérdéseket.

Tömeges megrendelés esetén további tömeges engedményeket tudunk biztosítani, és a konkrét kedvezményes szabályzatokkal kapcsolatban értékesítési munkatársaink felvehetik a kapcsolatot tárgyalások céljából.

Ellátási kapacitás és forrásgarancia

A Floating Light Automation hosszú távú, stabil együttműködési beszállítói kapcsolatot épített ki az Omron hivatalos hivatalos forgalmazóival és nagyméretű csatornabeszállítóival.

Jelenleg a CP1W-AD041 raktárkészlete Kínában és az Egyesült Államokban elérte a 120+ egységet, amely kielégíti a kis szériás prototípus próbagyártás és a teljes berendezéskészletek nagy tételes beszerzésének igényét.

Az általunk forgalmazott összes termék 100%-ban eredeti új termék, amely képes az Omron eredeti gyári minőségellenőrzési tanúsítványait és tételminősítési tanúsítványait biztosítani.

Támogatjuk a harmadik fél gyári ellenőrzését, az eredeti gyári szabványoknak nem megfelelő termékminőségi problémák 12 hónapon belül feltétel nélkül visszaküldhetők vagy kicserélhetők.

Logisztikai szempontból támogatjuk a DHL, FedEx, UPS és egyéb globális expressz csatornákat, és a megrendelés a fizetést követően 24 órán belül, az általános európai és észak-amerikai régiókban pedig 3-7 munkanapon belül kézbesíthető.

Hosszú távú szövetkezeti mérnöki ügyfeleink számára gördülő készlettartalék szolgáltatást tudunk nyújtani, hogy az Ön projektje a tartozékok hiánya miatt ne befolyásolja az építkezés előrehaladását.

GYIK

K: Hogyan telepíthetem az Omron CP1W-AD041 készüléket?

V: A CP1W-AD041 közvetlenül a CPU egység vagy az előző bővítőegység jobb oldalához csatlakozik egy bővítőcsatlakozón keresztül. A telepítéshez:

1. Csatlakoztassa a modul bővítő I/O csatlakozókábelét a CPU egység vagy az előző bővítőegység bővítőcsatlakozójához.

2. Rögzítse a modult a DIN-sínre.

3. Ha további bővítőegységekre van szükség, további bővítés lehetséges a modul jobb oldalán található bővítőcsatlakozón keresztül.

Megjegyzés: A bővítő I/O csatlakozókábel állandóan a modulhoz van csatlakoztatva, és nem távolítható el. Működés közben ne érintse meg a kábelt, hogy elkerülje a statikus elektromosság okozta meghibásodásokat.

K: A CP1W-AD041 támogatja az átlagolást?

V: Igen, igen. Az átlagolás a bemeneti tartomány beállításain belül minden csatornánál külön-külön engedélyezhető vagy letiltható.

Ha az átlagolás engedélyezve van, a modul több minta átlagértékét adja ki, ami segít elnyomni a jelzajt.

K: A CP1W-AD041 támogatja a vezetékszakadás észlelését?

V: Igen, igen. A CP1W-AD041 vezetékszakadás-érzékeléssel rendelkezik az 1–5 V és a 4–20 mA bemeneti tartományban. A modul rendellenes állapotot észlel, ha az érzékelő jelvezetéke megszakad.
