Omron E5CN-Q2MT-500

Világszínvonalú ipari vezérlőelemként az Omron E5CN-Q2MT-500 stabil és pontos hőmérsékletszabályozást biztosít, így ideális csomagológépekhez, műanyagfeldolgozó berendezésekhez, sütőrendszerekhez és számos egyéb ipari alkalmazáshoz.

A Floating Light Automation jelentős raktárkészletet tart fenn ebből a modellből a tengerentúli raktárakban, havi szállítási kapacitása meghaladja az 1200 egységet; minden termék közvetlenül az engedélyezett csatornákon keresztül származik, garantálva a 100%-ban hiteles, eredeti árut az ügyfelek számára világszerte.

Mi az az Omron E5CN-Q2MT-500?

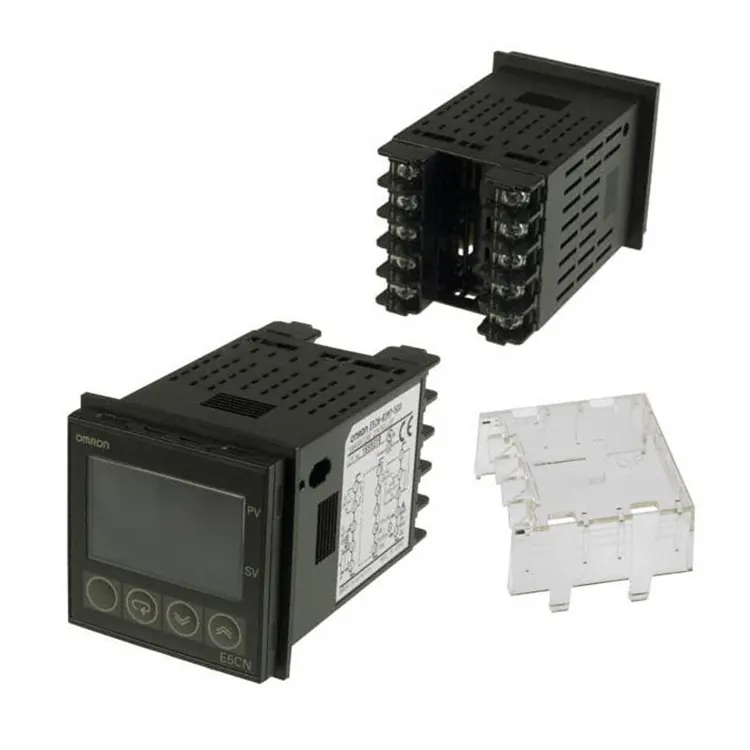

Az Omron E5CN-Q2MT-500 egy 1/16 DIN méretű (48×48 mm) digitális hőmérséklet-szabályozó 2 soros, nagy fényerejű LED-kijelzővel, amely egyszerre mutatja a folyamatértéket (PV) és a beállított értéket (SV), lehetővé téve a kezelők számára, hogy egy pillantással leolvassák a hőmérsékleti adatokat még bonyolult ipari műhelykörnyezetekben is.

Ez a modell támogatja a 100-240 V AC univerzális tápellátást, így a felhasználóknak nem kell további feszültségátalakító modulokat konfigurálniuk, és már a dobozból is alkalmazkodik a legtöbb globális ipari áramellátási szabványhoz.

A vezérlőkimenethez az E5CN-Q2MT-500 tranzisztoros kimenetet (NPN típusú) használ, amely közvetlenül meghajthat szilárdtest reléket (SSR) az impulzusszélesség-modulációs (PWM) hőmérséklet-szabályozáshoz, és a hőmérsékletszabályozás pontossága eléri a teljes skála ±0,5%-át.

Támogatja a többféle hőelem- és platinaellenállás-bemeneti típust, beleértve a K, J, T, E, N, R, S, B hőelemeket és a Pt100 platina ellenállást, szinte az összes elterjedt ipari hőmérséklet mérési tartományt lefedi -200 ℃ és 1800 ℃ között, amelyek megfelelnek a különböző feldolgozási technológiák hőmérsékletszabályozási követelményeinek.

A termék beépített 250 V AC 5A riasztási kimenettel is rendelkezik, felső és alsó határ hőmérséklet riasztási funkcióval, amely automatikusan kiváltja a riasztást és lekapcsolja a kimenetet, ha a hőmérséklet meghaladja a beállított tartományt, hatékonyan védve a gyártóberendezéseket és a feldolgozott termékeket.

A környezeti alkalmazkodóképesség szempontjából az E5CN-Q2MT-500 -10 ℃ és 55 ℃ közötti üzemi hőmérsékleti tartományban, az IEC61000 szabványoknak megfelelő interferencia-ellenállással, valamint az IP50 védelmi fokozatnak megfelelő por- és fröccsenésmentes előlappal rendelkezik, amely lehetővé teszi a stabil, hosszú távú működést, például zord ipari környezetben és magas páratartalmú környezetben.

Az E5CN sorozat gyakori modelljei összehasonlítása

Annak érdekében, hogy segítsünk ügyfeleinknek kiválasztani az alkalmazásukhoz legmegfelelőbb hőmérséklet-szabályozót, az E5CN-Q2MT-500 és az azonos sorozat többi gyakori modellje közötti paraméter-összehasonlítást az alábbiak szerint rendeztük:

Kulcskülönbségek elemzése

A legnagyobb különbség az E5CN-Q2MT-500 és az E5CN-R2MT-500 között a kimenet típusa:

Az R2MT-500 relé kimenetének élettartama körülbelül 100 000 kapcsolási művelet, amely alkalmas alacsony frekvenciájú hőmérséklet beállítási forgatókönyvekhez kis kapcsolási frekvenciával; míg a Q2MT-500 tranzisztor kimenete szinte korlátlan kapcsolási élettartammal rendelkezik, ami nagyon alkalmas a nagy pontosságú PWM vezérléshez illő szilárdtest relékhez, és az első választás olyan nagy pontosságú hőmérsékletszabályozási követelményekhez, mint például a műanyag csomagolás és az újrafolyó forrasztás.

A nagyobb méretű E5AN sorozathoz képest az E5CN-Q2MT-500 kisebb méretű, ami alkalmasabb kis vezérlőpanelekbe és elosztott vezérlőrendszerekbe történő integrált beépítésre.

Ha nincs szüksége többszegmenses programozási hőmérséklet-szabályozásra, az E5CN-Q2MT-500 a hagyományos ipari hőmérséklet-szabályozási követelmények 90%-ának megfelel, magasabb költséghatékonysággal.

Ajánlott illeszkedési megoldások

1. Nagy pontosságú hőmérséklet-szabályozó rendszer illesztése

A nagy pontosságú hőmérséklet-szabályozást igénylő forgatókönyvekhez, például ipari sütőkhöz, műanyag extrudáló vezetékekhez és újrafolyós kemencékhez a következő illesztő kombinációt javasoljuk:

· Hőmérséklet szabályozó:Omron E5CN-Q2MT-500

· Aktor:Omron G3NA-210B szilárdtest relé

· Hőmérséklet érzékelő:Omron E52-PT100 platina ellenállás (vagy K-típusú hőelem a hőmérséklet-tartománynak megfelelően)

· Előny:Az eredeti Omron komponensek teljes készlete, a tranzisztoros kimeneti PWM vezérléssel ±1 ℃ hőmérséklet-szabályozási pontosságot, stabil hosszú távú működést és egyszerű értékesítés utáni karbantartást ér el.

2. Közönséges fűtőberendezések illesztése

Alacsony frekvenciájú kapcsolási vezérlési forgatókönyvekhez, mint például kis csomagológépek és állandó hőmérsékletű tartályok, javasoljuk az E5CN-R2MT-500 relé kimeneti modell illesztését, amely közvetlenül meghajtja a fűtőcső mágneskapcsolóját további szilárdtestrelé hozzáadása nélkül, csökkentve a rendszer összköltségét.

3. Elosztott vezérlőrendszer-illesztés

A több hőmérsékleti pont központosított felügyeletét igénylő automatizált gyártósoroknál az E5CN-Q2MT-500 az Omron CJ sorozatú PLC-vel illeszthető az RS485 kommunikációs bővítőmodulon keresztül, amely képes a hőmérsékleti adatok PLC-oldali központosított olvasására és beállítására, megkönnyítve az automatizált gyártási folyamatvezérlés megvalósítását.

Alkalmazási forgatókönyvek

Az Omron E5CN-Q2MT-500 széles körben használatos különféle ipari automatizálási területeken, beleértve, de nem kizárólagosan:

· Műanyag-feldolgozó ipar:fröccsöntő gépek, extruderek, műanyag csomagoló berendezések hőmérséklet-szabályozása

· Élelmiszer-feldolgozó ipar:sütőkemencék, állandó hőmérsékletű fermentációs tartályok, sterilizáló berendezések hőmérséklet-szabályozása

· Elektronikai gyártó ipar:reflow forrasztás, hullámforrasztás, állandó hőmérsékletű vizsgáló berendezések

· Csomagolóipar:hőszigetelő berendezések, zsugorcsomagoló gépek hőmérsékletszabályozás

· Laboratóriumi felszerelés:állandó hőmérsékletű vizsgálókamrák, környezeti vizsgáló berendezések

Ellátási kapacitás és forrásgarancia

Az Omron hivatalos ipari automatizálási alkatrészek forgalmazójaként az ázsiai-csendes-óceáni térségben a Floating Light Automation hosszú távú, stabil együttműködési kapcsolatot épített ki az Omron hivatalos és nagyszabású megbízott képviselőivel.

Az E5CN-Q2MT-500 az egyik alapvető raktártermékünk, a következő szállítási garanciákkal:

· Jelenlegi készlet:860 egység észak-amerikai raktárunkban és 1240 egység európai raktárunkban, amelyek a legtöbb régióban a megrendelés visszaigazolásától számított 24 órán belül szállíthatók

· Havi stabil ellátási kapacitás:Akár 1500 egység, amely kielégíti a berendezésgyártók és rendszerintegrátorok tömeges rendelési igényeit tömeggyártáshoz és karbantartáshoz

· Forrás csatorna:100%-ban eredeti, eredeti termékek közvetlenül az Omron hivatalos gyártósoráról szállítva, minden termék az Omron eredeti gyári minőségi tanúsítvánnyal és 12 hónapos garanciális szervizzel érkezik.

· Alternatív szállítási garancia:Ha átmenetileg kifogy ebből a modellből, 3 munkanapon belül tudjuk biztosítani az eredeti továbbfejlesztett alternatívát, és ingyenes műszaki adaptációs támogatást nyújtunk.

A 100 egység feletti tömeges rendelések esetén közvetlen szállítást tudunk biztosítani az Omron regionális elosztóközpontjából, rövidebb átfutási idővel és kedvezményesebb tömeges beszerzési árakkal.

Értékesítés utáni szolgáltatás

A Floating Light Automation által forgalmazott összes Omron E5CN-Q2MT-500 termékre 12 hónapos eredeti gyári garancia vonatkozik. Ha a jótállási időn belül minőségi probléma merül fel, ingyenes cserét vagy teljes visszatérítést biztosítunk.

Tömeges ügyfelek számára ingyenes műszaki támogatást tudunk nyújtani, beleértve a paraméterezési útmutatást és a telepítési huzalozási terv konzultációt.

GYIK

K: Hány tápfeszültségű változat érhető el az Omron E5CN-Q2MT-500 készülékhez?

V: Ehhez a modellhez elsősorban két tápegység-verzió létezik:

AC100-240V: Standard változat (modell utótag "500")

AC/DC24V: Alacsony feszültségű változat (modell utótag "AC/DC24")

Kérjük, vásárláskor válassza ki a megfelelő verziót a helyszíni áramellátási feltételek alapján.

K: Hogyan állíthatom be a hőmérséklet-érzékelő bemeneti típusát?

V: A kezdeti beállítás menüben keresse meg a "Bemenet típusa" paramétert, és konfigurálja a használt érzékelőnek megfelelően.

A helytelen beállítások pontatlan hőmérséklet-értékeket vagy "S.Err" kijelzést eredményeznek.

K: Mit tegyek, ha a hőmérséklet továbbra is ellenőrizhetetlenül emelkedik?

V: Lehetséges okok:

A vezérlőkimenetet meghajtó reléérintkezők összehegesztettek → Cserélje ki a relét

SSR rövidzárlati hiba → Ellenőrizze és cserélje ki az SSR-t
