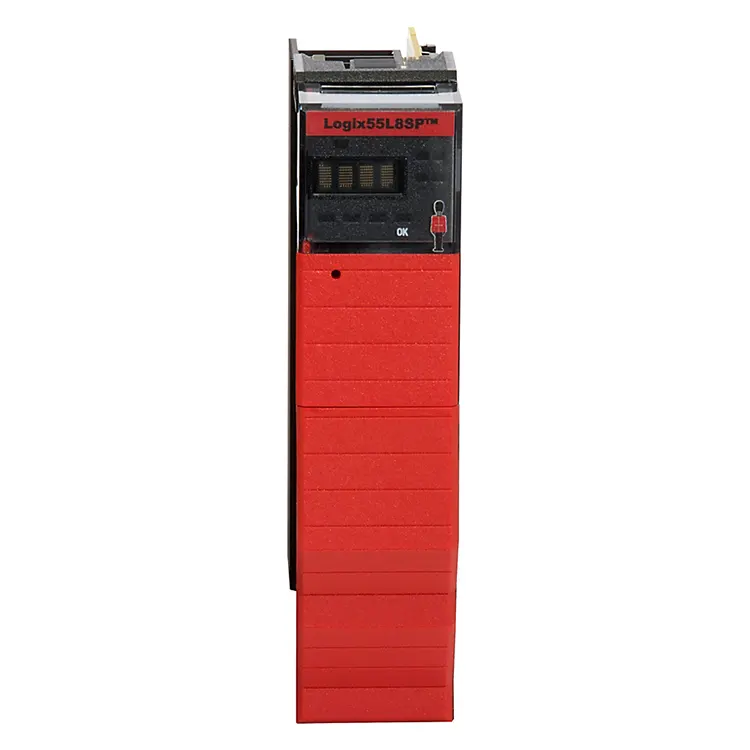

AAllen-Bradley 1756-L8SPegy biztonsági partner vezérlő, amelyet a GuardLogix 5580 biztonsági vezérlő architektúrához terveztek. A ControlLogix házba egy kompatibilis GuardLogix 5580 elsődleges vezérlővel együtt telepítve segít biztosítani a nagy integritású ipari biztonsági alkalmazásokhoz szükséges feldolgozási architektúrát. Ez az útmutató elmagyarázza annak funkcióját, felépítését, specifikációit, telepítési szempontokat, konfigurációs munkafolyamatot, hibaelhárítási pontokat és vásárlási szempontokat a mérnökök, karbantartó csapatok, rendszerintegrátorok és ipari automatizálás vásárlói számára.
Az ipari automatizálási rendszereknek egyre inkább két feladatot kell egyszerre ellátniuk: a gépek hatékony működését és a biztonsági funkciók megbízható végrehajtását. A GuardLogix 5580 architektúrában aAllen-Bradley 1756-L8SPBiztonsági Partner vezérlőként szolgál egy kompatibilis elsődleges GuardLogix vezérlőhöz.
A Rockwell Automation dokumentációja az 1756-L8SP-t a GuardLogix 5580 biztonsági vezérlőcsalád részeként azonosítja. Az eszköz nem egyszerűen egy hagyományos önálló PLC processzor. Ehelyett részt vesz a rendszer biztonsági architektúrájában, és egy kompatibilis elsődleges vezérlővel működik együtt. :contentReference[oaicite:0]{index=0}
Ez a megkülönböztetés fontos a csereberendezés kiválasztásakor. Gyakori vásárlási hiba, hogy az 1756-L8SP-t független, általános célú ControlLogix processzorként kezelik. A tervezett funkciója kifejezetten a GuardLogix biztonsági architektúrához kapcsolódik, így az elsődleges vezérlővel, a házzal, a firmware-rel, a projektkonfigurációval és a vonatkozó biztonsági követelményekkel együtt kell figyelembe venni a kompatibilitást.
Az 1756-L8SP elsődleges célja, hogy részt vegyen a GuardLogix 5580 biztonsági vezérlők által használt redundáns feldolgozási architektúrában. A Rockwell Automation az 1756-L8SP-t a GuardLogix 5580 biztonsági vezérlők közé sorolja, és a Studio 5000 vezérlőinformációiban a 176-os termékkód alapján azonosítja az eszközt. :contentReference[oaicite:1]{index=1}
Egy ipari rendszertervező számára a gyakorlati előny az architektúra: a biztonsággal kapcsolatos vezérlés integrálható egy ControlLogix-alapú automatizálási környezetbe, ahelyett, hogy minden biztonsági funkcióhoz teljesen külön vezérlőplatformra lenne szükség.
A teljes rendszerkialakítástól függően ez az architektúra támogatja az olyan alkalmazásokat, amelyek magukban foglalják a gépek védelmét, a vészleállítási funkciókat, a biztonsági reteszelést, a biztonságos mozgást, a folyamatvédelmet és más, biztonsággal kapcsolatos vezérlési feladatokat. A tényleges biztonsági képesség a teljes tanúsított konfigurációtól függ, beleértve a vezérlőkombinációt, a firmware-t, a biztonsági I/O-t, az alkalmazás kialakítását és a vonatkozó szabványokat.
Az egyik legfontosabb szempont annak megértése, hogy az 1756-L8SP nem helyettesíti az elsődleges GuardLogix vezérlőt. Úgy tervezték, hogy kompatibilis GuardLogix 5580 biztonsági vezérlővel működjön.
A kompatibilis elsődleges vezérlőcsaládok közé tartoznak az olyan modellek, mint a 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES és 1756-L85ES. A Rockwell Automation jelenlegi dokumentációja ezeket a modelleket GuardLogix 5580 vezérlőként azonosítja, és külön azonosítja az 1756-L8SP-t biztonsági vezérlőként ugyanazon az architektúrán belül. :contentReference[oaicite:2]{index=2}
Futtatja a GuardLogix alkalmazást, és koordinálja a rendszer működését.
Biztosítja a biztonsági partner szerepét a vezérlő architektúrán belül.
Terepi biztonsági berendezéseket és gépbiztonsági funkciókat köt össze.
A biztonság szempontjából kritikus projekteknél a mérnököknek mindig ellenőrizniük kell a pontos vezérlőkombinációt és a firmware-verziót a vonatkozó Rockwell Automation műszaki dokumentáció és biztonsági tanúsítvány alapján. A Rockwell közzétett műszaki adatai azt állítják, hogy bizonyos funkcionális-biztonsági képességek meghatározott firmware-verzióktól és rendszerkonfigurációktól függenek. :contentReference[oaicite:3]{index=3}
A műszaki specifikációk számítanak a csere tervezésénél, a szekrény állapotának értékelésénél, vagy annak ellenőrzésénél, hogy egy meglévő telepítés alkalmas-e a modul befogadására. A rendelkezésre álló műszaki hivatkozások az 1756-L8SP-t nyitott stílusú, alvázra szerelt Safety Partner Controllerként azonosítják.
| Paraméter | 1756-L8SP Információ |
|---|---|
| Termékcsalád | ControlLogix / GuardLogix 5580 |
| Termék típusa | Biztonsági partner vezérlő |
| Felszerelés | ControlLogix alváz |
| Bekerítés | Nyitott stílusú |
| Jelenlegi sorsolás | 5 mA 1,2 V DC-n; körülbelül 1,2 A 5,1 V egyenfeszültség mellett |
| Üzemi hőmérséklet | Akár -25 és 70 °C között a megadott konfigurációtól függően |
| Tárolási hőmérséklet | Körülbelül -40-85 °C |
| Relatív páratartalom | Akár 95%, nem kondenzál |
| Hálózati portok | Nincs beágyazott hálózati port |
A közzétett forgalmazói specifikációk a fenti szabványos teljesítmény- és környezetvédelmi adatokról számolnak be, míg a Rockwell Automation dokumentációja továbbra is referenciaként szolgál a biztonsági alkalmazások pontos telepítési és tanúsítási követelményeihez. :contentReference[oaicite:4]{index=4}
Az 1756-L8SP mindenhol releváns, ahol GuardLogix 5580 biztonsági architektúrát használnak a biztonsági vezérlés integrálására egy nagyobb ipari automatizálási rendszerrel. Tipikus környezetek lehetnek a gyártás, a gépgyártás, az anyagmozgatás, az autóipari gyártás, a csomagolás és a folyamatokhoz kapcsolódó telepítések.
Maga a modul nem határozza meg a biztonsági funkciót. Ehelyett egy teljes biztonsági rendszer részét képezi, amely tartalmazhat biztonsági bemeneti eszközöket, biztonsági kimeneti eszközöket, hajtásokat, motorokat, védőberendezéseket, vészleállító eszközöket és alkalmazás-specifikus biztonsági logikát.
A helyes telepítés a rendszer kompatibilitásával kezdődik, nem pedig egyszerűen egy modul behelyezésével egy szabad nyílásba. Csere vagy üzembe helyezés előtt a mérnököknek ellenőrizniük kell a házat, az elsődleges GuardLogix vezérlőt, a firmware-verziót, a projektkonfigurációt és a biztonsággal kapcsolatos dokumentációt.
Soha ne válasszon cseremodult kizárólag azért, mert a katalógusszám hasonló. A GuardLogix, ControlLogix és korábbi vezérlőgenerációk vizuálisan hasonló hardverrel, de eltérő funkcionális szerepkörrel rendelkezhetnek.
Amikor a GuardLogix rendszer a biztonsági partnert érintő problémát jelent, a karbantartó személyzetnek először meg kell határoznia, hogy a probléma hardverrel, konfigurációval, firmware-rel, vázkommunikációval vagy tágabb biztonsági rendszerrel kapcsolatos.
| Megfigyelt állapot | Ellenőrizendő tételek |
|---|---|
| Vezérlő vagy partner hibája | Vezérlő állapota, moduldiagnosztika, firmware-kompatibilitás és projektkonfiguráció |
| Váratlan biztonsági állapot | Biztonsági I/O, alkalmazáslogika, terepi eszközök és biztonsági feladatdiagnosztika |
| A modul nem ismerhető fel | A váz ülései, a hardver azonossága, a revíziós kompatibilitás és a konfiguráció |
| Csere után a rendszer meghibásodik | Helyes katalógusszám, firmware, projekt revízió, vezérlőpárosítás és biztonsági ellenőrzés |
A karbantartó csapatoknak dokumentálniuk kell az eredeti hardver-azonosságot és a vezérlő verzióját a modul cseréje előtt. Ez az egyszerű lépés jelentősen csökkentheti az üzembe helyezési késéseket, különösen a régebbi termelési rendszerekben, ahol az eredeti projektdokumentáció hiányos lehet.
Az ipari vezérlő beszerzése eltér egy hagyományos fogyasztói elektronikai termék beszerzésétől. A vásárlóknak figyelembe kell venniük a pontos alkatrészszámokat, a hardver állapotát, a verzióinformációkat, a rendelkezésre állást, a dokumentációt, a jótállási feltételeket és az alkalmazáskompatibilitást.
Az Allen-Bradley 1756-L8SP esetében a vásárlóknak meg kell erősíteniük legalább a következő információkat a rendelés leadása előtt:
Floating Light Automation Trade Co., Ltd. támogathatja az ipari automatizálást vásárlókat, akiknek segítségre van szükségük az automatizálási alkatrészek azonosításában és a csereberendezések beszerzésében. Árajánlatkéréskor a teljes katalógusszám és a rendelkezésre álló adattábla-információk megadása segíthet csökkenteni a szükségtelen kommunikációt és javítani az alkatrész-azonosítás pontosságát.
Nem. Az 1756-L8SP egy biztonsági partner vezérlő, amelyet a GuardLogix 5580 biztonsági architektúrán belül használnak. Nem szabad önálló, általános célú ControlLogix processzorként kezelni. A Rockwell Automation a GuardLogix 5580 biztonsági vezérlők családjába sorolja. :contentReference[oaicite:6]{index=6}
Az 1756-L8SP-t úgy tervezték, hogy kompatibilis GuardLogix 5580 elsődleges biztonsági vezérlőkkel működjön, beleértve a 1756-L81ES-1756-L85ES család tagjait. A pontos kompatibilitást a Rockwell Automation aktuális dokumentációja és a telepített firmware-verzió alapján kell ellenőrizni. :contentReference[oaicite:7]{index=7}
Az elérhető termékspecifikációk szerint az 1756-L8SP nem rendelkezik beágyazott hálózati porttal. Szerepe a ControlLogix vázon belüli biztonsági partnerként, nem pedig önálló hálózati vezérlőként. :contentReference[oaicite:8]{index=8}
A GuardLogix 5580 rendszerek konfigurálása és programozása a Studio 5000 Logix Designer segítségével történik. A pontos szoftververziót és a kompatibilitási követelményeket össze kell hasonlítani a vezérlő firmware- és projektkövetelményeivel.
A hardvercserét nem szabad egyszerű plug-and-play eljárásként kezelni a biztonsági alkalmazásoknál. A cserét ellenőrizni kell a meglévő vezérlővel, firmware-rel, projektkonfigurációval, biztonsági követelményekkel és üzembe helyezési eljárással.
A Rockwell Automation műszaki dokumentációja kijelenti, hogy az 1756-L8SP-t használó meghatározott GuardLogix 5580 konfigurációk a vonatkozó feltételek mellett támogatják a SIL 3 és a 4. kategória / e teljesítményszintű képességeket. A tanúsítás a teljes rendszertől, a megadott firmware-től, architektúrától és megvalósítástól függ, nem pedig egyedül az 1756-L8SP-től. :contentReference[oaicite:9]{index=9}
Az Allen-Bradley 1756-L8SP speciális pozíciót foglal el a GuardLogix 5580 platformon. Ahelyett, hogy független PLC-ként működne, biztonsági partnerként működik a kompatibilis GuardLogix architektúrán belül, segítve a nagy integritású biztonsági alkalmazásokhoz szükséges feldolgozási struktúrát.
A mérnökök számára a legfontosabb szempontok a rendszerkompatibilitás, a vezérlőpárosítás, a firmware, a vázra vonatkozó követelmények, a biztonsági alkalmazások tervezése és az érvényesítés. A beszerző csapatok számára a pontos cikkszám ellenőrzés, a termék állapota, a nyomon követhetőség, a garancia és a szállítási követelmények egyaránt fontosak lehetnek.
Az 1756-L8SP egyértelmű ismerete segíthet csökkenteni a helytelen cseréket, lerövidíteni a hibaelhárítási időt, és kiszámíthatóbbá teheti az ipari automatizálás karbantartását. Akár új GuardLogix-telepítést tervez, akár egy meglévő gyártósor cseréjét tervezi, a termék pontos azonosítását mindig a vásárlás és az üzembe helyezés előtt kell elvégezni.
