Az IFM LK3122 egy elektronikus szintérzékelő, amelyet vízzel, vízbázisú hűtőfolyadékokkal, olajokkal és hasonló folyadékokkal kapcsolatos alkalmazásokhoz terveztek. 264 mm-es szondája 195 mm-es aktív érzékelési tartományt tartalmaz, míg a konfigurálható kapcsoló- és analóg kimenete különböző felügyeleti és vezérlési követelményeket támogat. 18–30 V DC üzemi feszültséggel és IO-Link kommunikációval az érzékelő megfelelő automatizálási architektúrákba integrálható. Ez az útmutató elmagyarázza a működési elvét, a fontos műszaki specifikációkat, az alkalmazási szempontokat, a telepítési követelményeket és a kiválasztási kritériumokat, hogy segítsen a mérnököknek és a beszerzési csapatoknak eldönteni, hogy megfelel-e a felszerelésüknek.
Tartalomjegyzék
- Mi az IFM LK3122?
- Hogyan működik az érzékelő?
- Főbb műszaki adatok
- Főbb jellemzők és előnyök
- Tipikus ipari alkalmazások
- Telepítési és konfigurációs szempontok
- Hogyan válasszuk ki a megfelelő szintérzékelőt
- Karbantartás és hibaelhárítás
- Gyakran Ismételt Kérdések
- Következtetés

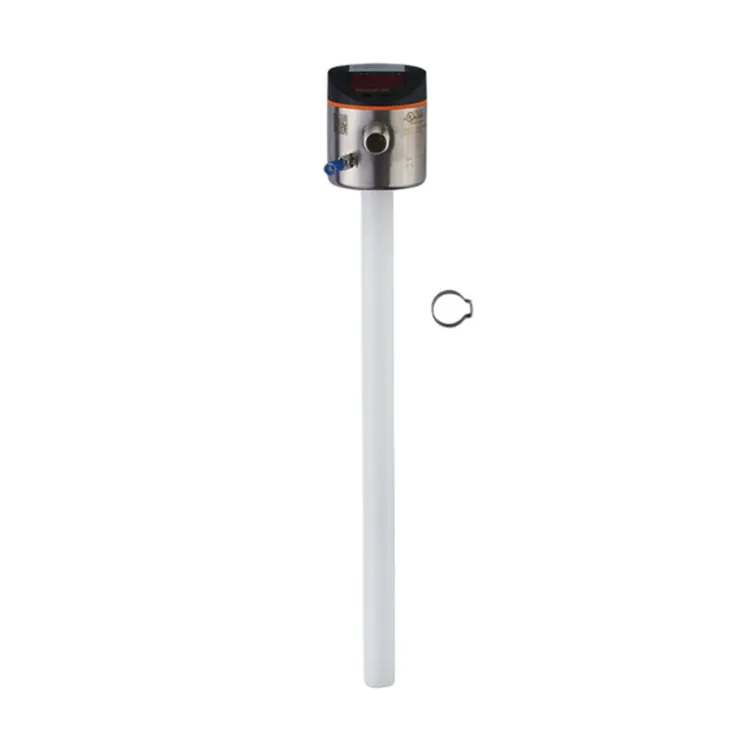

Mi az IFM LK3122?
Az IFM LK3122 egy elektronikus szintérzékelő, amelyet az ifm electronic gyárt. A hagyományos úszókapcsolóval ellentétben, amely elsősorban a mechanikai helyzetet érzékeli, ez a modell kapacitív mérési elvet alkalmaz a kompatibilis folyadékok szintjének változásainak észlelésére az érzékelő szondája mentén.
Az érzékelőt vízzel, vízbázisú hűtőkenőkkel, olajokkal, olajalapú közegekkel és hasonló jellemzőkkel rendelkező folyadékokkal kapcsolatos alkalmazásokhoz tervezték. Elektronikus kimenetei lehetővé teszik a mért szint beépítését az ipari felügyeleti és vezérlési folyamatokba.
A karbantartó mérnökök, berendezés-integrátorok és automatizálási rendszertervezők számára nem csupán a modellszám a fő szempont. Ez az, hogy az érzékelő aktív tartománya, folyadékkompatibilitása, hőmérsékleti határértékei, kimeneti konfigurációja és telepítési feltételei megfelelnek-e a tényleges alkalmazásnak.
A vásárlók megrendelés előtt áttekinthetik az IFM LK3122 termékinformációit a Floating Light-tól, és összehasonlíthatják a felsorolt adatokat a gyártó dokumentációjával.
Hogyan működik az érzékelő?
A kapacitív szintmérés az elektromos kapacitás változásán alapul, amely az érzékelőelem körüli közeg jelenlétével kapcsolatos. Ahogy a folyadékszint a szonda mentén változik, az érzékelő kiértékeli a megfelelő elektromos választ, és meghatározza a szinttel kapcsolatos mérést.
Az LK3122 konfigurálható kimeneteket biztosít hasznos információk vezérléséhez vagy felügyeleti rendszerhez való továbbításához. A telepítéstől és a paraméterbeállításoktól függően ezek a jelek támogathatják a szintfigyelést, a küszöbérzékelést és az automatizált berendezésválaszokat.
Kimeneti opcióinak megértése
- Digitális kapcsolási kimenet:Támogatja a küszöb alapú műveleteket, például a jelzést, amikor a mért szint elér egy konfigurált alapértéket.
- Analóg kimenet:Konfigurálható áram- vagy feszültségjelet biztosít a kompatibilis vezérlőberendezésekhez.
- IO-Link:Lehetővé teszi a támogatott digitális kommunikációt, eszköz azonosítást, paraméterezést és diagnosztikai funkciókat egy kompatibilis IO-Link masteren keresztül.
Ezek a funkciók lehetővé teszik a rendszertervezők számára, hogy megfelelő integrációs módszert válasszanak anélkül, hogy feltételeznék, hogy minden telepítés egyszerre használja az összes elérhető kimenetet.
Főbb műszaki adatok
A műszaki adatok vásárlás előtti áttekintése segít elkerülni az érzékelő és a célgép közötti eltéréseket. Az alábbi táblázat összefoglalja az IFM LK3122 számára közzétett fontos specifikációkat.
| Paraméter | Specifikáció | Gyakorlati jelentősége |
|---|---|---|
| Termék típusa | Elektronikus szintérzékelő | Folyadékszint észlelésére tervezték |
| Mérési elv | Kapacitív | A szintváltozásokat kapacitív érzékeléssel érzékeli |
| A szonda hossza | 264 mm | Fontos a tartálymélység és a szerelési kialakítás szempontjából |
| Aktív érzékelési tartomány | 195 mm | Meghatározza az aktív mérési részt |
| Inaktív zónák | 53 mm felül; 16 mm alul | Figyelembe kell venni a szonda elhelyezésekor |
| Üzemi feszültség | 18–30 V DC | Kompatibilis DC tápegységet igényel |
| Kapcsoló kimenet | PNP/NPN; konfigurálható alaphelyzetben nyitott vagy zárt állapotban | Támogatja a kompatibilis digitális vezérlő bemeneteket |
| Analóg áramkimenet | 4-20 mA, konfigurálható irány | Alkalmas kompatibilis analóg bemeneti modulokhoz |
| Analóg feszültség kimenet | 0-10 V, állítható irány | Kompatibilis feszültség bemenet szükséges |
| IO-Link | 1.1-es verzió | Támogatja a kompatibilis digitális integrációt |
| Mérési hiba | a végső érték ±5%-a | Figyelembe kell venni a szabályozási tűréshatárok meghatározásakor |
| Környezeti hőmérséklet | 0-60°C | Az érzékelő telepítési környezetével kapcsolatos |
Fontos:Az érzékelő megengedett közeghőmérséklete a folyadéktól és a szerelési tartozékoktól függ. A vizes és vízbázisú hűtőfolyadékok esetében a közzétett tartomány 0–35°C, 35–65°C lehetséges a megadott E43100 klímacső használatával. Az olaj esetében a közzétett tartomány 0–70°C. A teljes működési feltételeket és korlátozásokat az IFM hivatalos termékoldalán és a műszaki dokumentációban találja.
Főbb jellemzők és előnyök
Számos jellemző miatt érdemes az LK3122-t értékelni az ipari folyadékfelügyeleti projekteknél.
1. Több kimeneti lehetőség
A kapcsolókimenet, az analóg kimenet és az IO-Link kommunikáció kombinációja számos integrációs lehetőséget kínál a mérnököknek. A megfelelő konfiguráció a vezérlőtől, a felügyeleti követelményektől és a kiválasztott paraméterektől függ.
2. Konfigurálható kapcsolási funkciók
Az alapértékek és a visszaállítási pontok a megadott beállítási tartományon belül konfigurálhatók. Ez támogatja azokat az alkalmazásokat, ahol a vezérlőnek egy meghatározott folyadékszintre kell reagálnia ahelyett, hogy egyszerűen egy mérést jelenítene meg.
3. Egy meghatározott aktív mérési zóna
A 195 mm-es aktív tartomány segít a mérnököknek megtervezni a szonda elhelyezését kompakt tartályokban és berendezések tartályaiban. A helyes pozicionálás elengedhetetlen, mert az inaktív szakaszok nem biztosítják ugyanazt a mérési funkciót, mint az aktív zóna.
4. Ipari integráció
18–30 V DC tápellátása és konfigurálható kimeneti lehetőségei az LK3122-t alkalmassá teszik kompatibilis automatizálási rendszerekben történő kiértékelésre. Az elektromos jellemzőket, a terhelési határértékeket és a csatlakozási követelményeket az üzembe helyezés előtt ellenőrizni kell a vezérlő dokumentációjában.
Tipikus ipari alkalmazások
Az érzékelő ipari berendezésekben kompatibilis folyadékfelügyeleti feladatokra is számításba jöhet, amennyiben a közeg és az üzemi feltételek a közzétett határok közé esnek.
- Szerszámgép hűtőfolyadék tartályai:Figyelemmel kíséri a vízbázisú hűtőkenőanyagokat, és szintfüggő jeleket ad a gépvezérlőknek.
- Hidraulikus berendezés:Figyelje a kompatibilis hidraulikaolajokat azokban a tartályokban, ahol a szonda geometriája és az olaj hőmérséklete megfelel az előírásoknak.
- Ipari vízrendszerek:Érzékelje a folyadékszint változásait a megfelelő víztartályokban és a berendezések burkolatában.
- Kenőrendszerek:Támogatja a kompatibilis kenőanyagok szintjét a gépekben.
- Automatizált berendezések:Biztosítson kapcsoló- vagy analóg jeleket a megfelelő PLC-alapú felügyeleti elrendezésbe való integráláshoz.
Ezek inkább potenciális alkalmazási kategóriák, semmint az alkalmasság garanciái. Az LK3122 nem alkalmas minden folyékony vagy ipari folyamathoz. A gyártó korlátozásokat sorol fel az erősen vezetőképes vagy tapadó közegekre, szemcsés anyagokra, savakra, lúgokra, élelmiszer-feldolgozásra és galvanizáló alkalmazásokra. Kiválasztás előtt ellenőrizze a pontos közeg- és folyamatkörülményeket.
Telepítési és konfigurációs szempontok
A helyes telepítés közvetlen hatással van a mérési megbízhatóságra és a szabályozási stratégia hatékonyságára.
- Ellenőrizze a tartály geometriáját.Ellenőrizze, hogy a szonda hossza és rögzítési elrendezése megfelel-e a rendelkezésre álló beépítési mélységnek.
- Helyezze el megfelelően az aktív zónát.A szükséges mérési pontok meghatározásakor vegye figyelembe az 53 mm-es felső inaktív zónát és a 16 mm-es alsó inaktív zónát.
- Erősítse meg a közepes kompatibilitást.Ellenőrizze a folyadék tulajdonságait, dielektromos jellemzőit és hőmérsékletét a gyártó határértékei szerint.
- Ellenőrizze az elektromos csatlakozásokat.Igazítsa a tápfeszültséget, a kapcsolási logikát, az analóg jeltípust és a terhelési követelményeket a vezérlőhöz.
- Konfigurálja a mérési paramétereket.Állítsa be a szükséges kapcsolási és visszaállítási pontokat, a kimeneti viselkedést és egyéb paramétereket a kezelési útmutató szerint.
- Teszt valós üzemi körülmények között.A gép szokásos üzembe helyezése előtt ellenőrizze a kimeneti reakciót a reprezentatív folyadékszinteken.
A digitális kommunikációhoz szükség esetén ellenőrizze az IO-Link master-t, az eszközkonfigurációt és a kompatibilis eszközleíró fájlt is.
Hogyan válasszuk ki a megfelelő szintérzékelőt
Amikor az IFM LK3122-t más elektronikus szintérzékelőkkel hasonlítja össze, vegye figyelembe a teljes alkalmazást, ne csak az ár vagy a névleges szondahossz alapján válasszon modellt.
| Kiválasztási tényező | Kérdések |
|---|---|
| Folyadékkal való kompatibilitás | Engedélyezett a közeg ezzel a kapacitív érzékelővel való használatra? |
| Mérési tartomány | A 195 mm-es aktív tartomány lefedi a szükséges szintváltozást? |
| Hőmérséklet | A környezeti és a folyadék hőmérséklete is a megengedett határokon belül van? |
| Vezérlő interfész | Elfogadja a PLC a kiválasztott kapcsolási, áram-, feszültség- vagy IO-Link jelet? |
| Telepítés | Felszerelhető a szonda a szükséges inaktív zónák figyelembevételével? |
| Beszerzés | Meg tudja erősíteni a szállító a pontos modellt, állapotot, elérhetőséget és dokumentációt? |
A mérnököknek azt is értékelniük kell, hogy a folyamatos szintmérés, küszöbérzékelés vagy más érzékelési elv a legmegfelelőbb-e. Az egyik tartályban jól működő érzékelő nem biztos, hogy alkalmas egy másik közeg- vagy folyamatkonfigurációhoz.
Karbantartás és hibaelhárítás
A rutinellenőrzések segíthetnek azonosítani a telepítési vagy konfigurációs problémákat, még mielőtt megzavarnák a termelést.
- Vizsgálja meg a szondát és a rögzítési elrendezést szennyeződések vagy fizikai sérülések szempontjából.
- Ellenőrizze a tápfeszültséget és az elektromos csatlakozásokat, ha az érzékelő nem a várt módon reagál.
- Ellenőrizze a kapcsolási és visszaállítási pontokat, ha a riasztás viselkedése eltér a tervezett vezérlési sorrendtől.
- Hasonlítsa össze az analóg értékeket a várt értékekkel, és ellenőrizze, hogy a PLC bemenet a megfelelő jeltípushoz van-e konfigurálva.
- Tekintse át az IO-Link kommunikációs és eszközparamétereket digitális interfész használatakor.
- Tisztítás, beállítások módosítása vagy a berendezés ismételt üzembe helyezése előtt olvassa el a használati utasítást.
A karbantartási időközöknek a tényleges működési környezeten, a felügyelt folyadék tulajdonságain és a berendezés gyártójának ajánlásain kell alapulniuk.
Gyakran Ismételt Kérdések
1. Milyen típusú érzékelő az IFM LK3122?
Az IFM LK3122 egy elektronikus kapacitív szintérzékelő, amely kompatibilis folyadékok szintjének érzékelésére szolgál. Konfigurálható kapcsolókimenetet, analóg kimenetet és IO-Link kommunikációt biztosít.
2. Mekkora az IFM LK3122 aktív érzékelési tartománya?
A szonda 264 mm hosszú, aktív érzékelési tartománya 195 mm. A megadott inaktív zónák felül 53 mm, alul 16 mm. Ezeket a méreteket fel kell tüntetni a telepítési tervben.
3. Milyen folyadékokat képes felügyelni az IFM LK3122?
A tervezett közegek közé tartozik a víz, vízbázisú hűtőfolyadékok, olajok, olajalapú közegek és hasonló folyadékok, amelyek megfelelnek a meghatározott feltételeknek. Az erősen vezető vagy tapadó anyagok, valamint bizonyos vegyi vagy ipari alkalmazások nem tartoznak ide. Mindig ellenőrizze a gyártó kompatibilitási információit.
4. Az IFM LK3122 csatlakoztatható PLC-hez?
Igen, integrálható egy kompatibilis PLC-vel a kapcsolókimenet, az analóg áram- vagy feszültségkimenet vagy az IO-Link interfész segítségével. A kiválasztott módszernek meg kell egyeznie a PLC elektromos bemeneteivel és kommunikációs képességeivel.
5. Milyen tápegységet igényel az IFM LK3122?
A megadott üzemi feszültség 18-30 V DC. A beszerelés előtt ellenőrizze a tápellátást, a vezetékezést, a kimeneti terhelést és a csatlakozási követelményeket a műszaki dokumentáció segítségével.
6. Hogyan ellenőrizhetik a vásárlók a megfelelő modellt rendelés előtt?
Ellenőrizze a teljes modelljelölést, a gyártó dokumentációját, a termék állapotát és a nyomon követhetőségre vonatkozó összes információt. A vásárlók megadhatják az alkalmazási követelményeiket a Floating Light számára is, hogy segítsenek a kért modell és a vásárlási adatok megerősítésében.
Következtetés
Az IFM LK3122 kapacitív folyadékszint-érzékelést, konfigurálható kimeneti funkciókat és IO-Link csatlakozást kínál a megfelelő ipari felügyeleti alkalmazásokhoz. 195 mm-es aktív érzékelési tartománya és meghatározott működési határai elengedhetetlenek az alkalmazás gondos értékeléséhez. A közeg-kompatibilitás, a telepítési geometria, a hőmérséklet és a szabályozókövetelmények vásárlás előtti ellenőrzésével a mérnökök megalapozottabb érzékelőválasztást tehetnek.
