Cikk összefoglaló:A pontos távolságmérés elengedhetetlen a megbízható ipari automatizáláshoz, a hatékony anyagkezeléshez és az egyenletes gyártási minőséghez. AIFM O1D100A fotoelektromos távolságérzékelő érintésmentes optikai mérést, konfigurálható kapcsolási funkciókat, analóg kimeneti lehetőségeket és IO-Link kommunikációt kínál számos gyári alkalmazáshoz.Világítóhajósegít az ipari vásárlóknak automatizálási alkatrészek beszerzésében és berendezéseik szenzorkompatibilitásának értékelésében. Ez az útmutató az IFM O1D100 fő műszaki jellemzőit, működési elveit, gyakorlati alkalmazásait, telepítési szempontjait és kiválasztási kritériumait mutatja be.

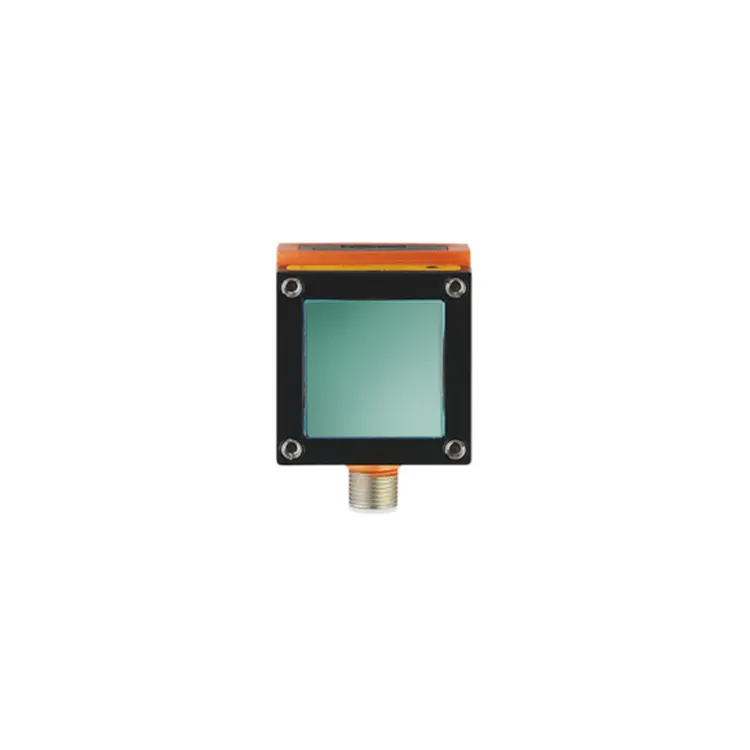

AIFM O1D100egy fotoelektromos távolságérzékelő, amelyet olyan ipari alkalmazásokhoz terveztek, amelyek megbízható, érintésmentes tárgyérzékelést és távolságmérést igényelnek. Az ifm electronic által gyártott, az O1D optikai távolságérzékelők családjába tartozik, és meghatározott referenciakörülmények között akár 10 méteres távolságok mérésére készült.
A mechanikus mérőeszközökkel ellentétben a fotoelektromos távolságérzékelőnek nem kell hozzáérnie a céltárgyhoz. Ez hasznossá teszi a mozgó termékek figyelésére, a tárgyak helyzetének észlelésére és olyan távolságok mérésére, ahol a fizikai érintkezés megzavarhatja a gyártást vagy károsíthatja az érzékeny anyagokat.
Az O1D100 konfigurálható érzékelési tartományt kapcsolókimenetekkel és analóg kimeneti lehetőséggel kombinál. IO-Link interfésze támogatja a paraméterezést és az érzékelőadatok kompatibilis automatizálási rendszerekbe történő átvitelét is.
A gyártók, rendszerintegrátorok és karbantartó csapatok számára a fő előny az, hogy a távolsági információkat beépíthetik a meglévő vezérlési folyamatokba anélkül, hogy mechanikus mérőmechanizmust kellene bevezetni az észlelési ponton.
A vásárlók megtekinthetik a Floating Light IFM O1D100 termékoldalát termékinformációkért és beszerzési kérdésekért.
Az ipari érzékelő értékelésekor a mérnököknek többet kell figyelembe venniük, mint a maximális mérési távolságot. A kimeneti konfiguráció, az elektromos kompatibilitás, a környezetvédelem, a kommunikációs képességek és a célfelület jellemzői egyaránt befolyásolják a valós teljesítményt.
| Paraméter | Specifikáció |
|---|---|
| Termék típusa | Fotoelektromos távolságérzékelő |
| Gyártó | ifm elektronikus |
| Modell | O1D100 |
| Mérési tartomány | 0,2-10 m meghatározott referencia feltételek mellett |
| Üzemi feszültség | 18–30 V DC |
| Elektromos kimenet kialakítása | DC PNP |
| Digitális kimenetek | 2 konfigurálható kapcsoló kimenet |
| Analóg kimeneti lehetőségek | 4-20 mA vagy 0-10 V, konfigurálható |
| Kommunikációs interfész | IO-Link COM2, 38,4 kBaud, 1.1-es verzió |
| Mintavételi gyakoriság | 1-50 Hz |
| Védelmi besorolás | IP67 |
| Környezeti üzemi hőmérséklet | -10°C és +60°C között |
| A ház méretei | 59 × 42 × 52 mm |
| Lézeres védelmi osztály | 2. osztály |
| Elektromos csatlakozás | Egy öttűs M12 A kódolt csatlakozó |
Megjegyzés: A specifikációk a gyártó által közzétett termékinformációkon alapulnak. A megadott mérési tartomány a cél reflexiós képességétől és a referenciaviszonyoktól függ. Telepítés vagy beszerzés előtt ellenőrizze az aktuális adatlapot, a kapcsolási rajzot és a konfigurációs követelményeket.
Az egyik fontos kiválasztási szempont a mérési pontosság. A 10 méteres maximális hatótáv nem jelenti azt, hogy az érzékelő minden távolságban ugyanolyan pontosságot biztosít. A célszín, a felületi fényvisszaverő képesség, a környezeti fény és a működési feltételek befolyásolhatják a mérési teljesítményt. A mérnököknek figyelembe kell venniük az IFM O1D100 hivatalos műszaki specifikációit az elfogadható tűréshatárok meghatározásakor.
Az IFM O1D100 optikai repülési idő mérést használ. Leegyszerűsítve, az érzékelő fényt bocsát ki a cél felé, és kiértékeli a visszaküldött jelet a távolság meghatározásához. Ez lehetővé teszi, hogy a készülék közvetlen érintkezés nélkül mérjen tárgyakat.
Miután megkapta a távolságértéket, az érzékelő a konfigurált kimeneti funkcióit használhatja arra, hogy információkat közöljön a csatlakoztatott vezérlővel vagy automatizálási rendszerrel.
Például egy csomagolósor távolságinformációkat használhat annak azonosítására, hogy egy termék elért-e egy meghatározott pozíciót. A vezérlő ezután koordinálhat egy szállítószalagot, működtetőt vagy ellenőrzési műveletet a konfigurált érzékelési küszöb alapján.
Az IO-Link egy újabb funkcionalitási réteget ad hozzá. A kompatibilis mesterrel és vezérlővel a technikusok hozzáférhetnek a támogatott folyamatadatokhoz, beállíthatják a paramétereket és lekérhetik a diagnosztikai információkat. Ez leegyszerűsítheti az üzembe helyezést, és csökkentheti az érzékelő ismételt kézi beállításainak szükségességét.
Az IFM O1D100 számos gyári automatizálási feladatra alkalmas, ahol az érintésmentes távolságmérés hasznos információkat nyújt egy vezérlési folyamathoz. Alkalmasságát mindig ellenőrizni kell a kívánt tartomány, céltulajdonságok, válaszigények és telepítési környezet alapján.
Az összeszerelő és gyártósorokon az érzékelő képes figyelni a munkadarabok, rögzítések vagy mozgó alkatrészek helyzetét. A távolsági küszöbértékek segíthetnek a vezérlőrendszernek abban, hogy a következő folyamat megkezdése előtt meghatározza, hogy egy objektum a várt működési zónán belül van-e.
Ez a megközelítés támogathatja az ismételhető kezelési szekvenciákat, és csökkentheti a mechanikus érintkezőkapcsolóktól való függőséget a megfelelő alkalmazásokban.
Az automatizált tárolórendszereknek, szállítószalagoknak és raklapkezelő berendezéseknek gyakran észlelniük kell az objektumok helyzetét, vagy meg kell becsülniük a távolságot a célpont és egy rögzített referenciapont között.
Az O1D100 távolságinformációt tud nyújtani a kiválasztott helymeghatározási és jelenlét-figyelési feladatokhoz. Az összetett raklaprakományokat, több célpontot vagy a biztonság szempontjából kritikus ütközések elkerülését igénylő alkalmazások azonban megkövetelik a lefedettség és a rendszerszintű biztonsági követelmények külön értékelését.
A csomagoló és csomagkezelő rendszerekben a távolságmérés segíthet meghatározni, hogy a csomag elért-e egy meghatározott pozíciót, vagy a cél egy konfigurált mérési ablakba esik-e.
Ahol ki kell számítani a csomag méreteit, a mérnököknek fel kell mérniük az érzékelők teljes elrendezését és a vezérlési logikát. Egyetlen távolságleolvasás nem biztosítja automatikusan a csomag teljes háromdimenziós mérését.
Az ipari gépek megkövetelhetik az alkatrészek helyzetének, anyagszintjének vagy változó távolságának folyamatos vagy időszakos megfigyelését. Az O1D100 analóg kimenete akkor lehet hasznos, ha a vezérlőnek távolságfüggő jelre van szüksége, nem csupán egyszerű be- és kikapcsolási állapotra.
Mielőtt szintmérésre vagy szabálytalan felületek megfigyelésére használná, ellenőrizze a célanyagot, az érzékelési geometriát, a környezeti feltételeket és a szükséges mérési tűréshatárt.
A helyes integráció az elektromos kompatibilitással és a mérés felhasználásának világos megértésével kezdődik. Még egy alkalmas érzékelő is megbízhatatlan rendszereredményeket produkálhat, ha a kimeneti beállításai vagy a vezérlő konfigurációja nem megfelelő.
A PLC-integrációhoz ellenőrizze a kiválasztott vezérlő elektromos bemeneti specifikációit és skálázási logikáját. Ne feltételezze, hogy az egyéb automatizálási termékekhez felsorolt minden kommunikációs protokollt közvetlenül támogat az O1D100. Dokumentált kommunikációs felülete az IO-Link; minden hálózati szintű integrációhoz szükség lehet egy kompatibilis mesterre vagy átjáróra.
A legjobb távolságérzékelő az, amelyik megfelel az alkalmazás tényleges működési követelményeinek, nem feltétlenül a legnagyobb névleges hatótávolságú modell. A strukturált összehasonlítás segít a vásárlóknak elkerülni, hogy olyan eszközt válasszanak, amely nem megfelelő a célanyaghoz vagy a vezérlőrendszerhez.
| Kiválasztási tényező | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Mérési távolság | Minimális, normál és maximális munkatávolságok | Biztosítja, hogy a cél a használható tartományon belül maradjon. |
| Célfelület | Szín, fényvisszaverő képesség, textúra és méretek | Befolyásolja a visszaküldött optikai jel minőségét és megbízhatóságát. |
| Megkövetelt pontosság | Megengedett mérési hiba a tényleges távolságon | Megakadályozza a nagy hatótávolságú érzékelők gyakorlati tűréshatárán túli használatát. |
| Kimeneti kompatibilitás | PNP bemenetek, analóg csatornák vagy IO-Link támogatás | Biztosítja, hogy az érzékelő kommunikálni tudjon a vezérlőrendszerrel. |
| Működési környezet | Hőmérséklet, por, nedvesség, rezgés és környezeti fény | Segít meghatározni, hogy az érzékelő megbízhatóan működik-e a telepítési helyen. |
| Válaszkövetelmények | A mintavételi gyakoriság és a gépi ciklusidő | Gondoskodik arról, hogy a mérési frissítések megfeleljenek a folyamat sebességének. |
| Telepítési hely | A ház méretei, beépítési helyzete és a kábel hozzáférése | Támogatja az egyszerű mechanikai integrációt és karbantartást. |
Ha az O1D100-at egy másik érzékelővel hasonlítja össze, tekintse át mindkét termék hivatalos műszaki adatait összehasonlítható feltételek mellett. A mérési elvek, a referenciacélok, a kimeneti funkciók és a környezeti besorolások közötti különbségek félrevezetővé tehetik a címoldali specifikációkat.
A beszerző csapatoknak a rendelés leadása előtt ellenőrizniük kell a pontos modellmegjelölést, a termék állapotát, az átfutási időt, a garanciális feltételeket és a műszaki dokumentáció elérhetőségét.
A helyes telepítési gyakorlat segít fenntartani a következetes méréseket és minimalizálni a szükségtelen hibaelhárítást. Bár az IFM O1D100 IP67 védettségű, a telepítési feltételek és a céljellemzők továbbra is befolyásolják a gyakorlati teljesítményt.
Porral vagy olajköddel járó alkalmazásokhoz állítson össze egy karbantartási ütemtervet a tényleges szennyezettségi szint alapján. A burkolat besorolása nem garantálja, hogy az optikai mérést nem befolyásolják az érzékelő elülső ablakán lévő lerakódások.
Ha a mérések ingadoznak, az eszköz cseréje előtt ellenőrizze az igazítást, a cél fényvisszaverő képességét, a környezeti fényt, az elektromos csatlakozásokat és a konfigurációs beállításokat. Ha szükséges, hasonlítsa össze az érzékelő leolvasásait egy ismert referencia méréssel ellenőrzött körülmények között.
A közzétett mérési tartomány 0,2–10 méter meghatározott referenciakörülmények között, 90%-os remissziójú fehér célponttal. A tényleges teljesítmény a cél jellemzőitől és a működési környezettől függ.
Igen. Az O1D100 támogatja az IO-Link COM2-t 38,4 kBaud-val és az IO-Link 1.1-es verzióját. A kommunikációs funkciók eléréséhez kompatibilis IO-Link master szükséges.
Igen. Egyik kimenete 4-20 mA-es áramjelre vagy 0-10 V-os feszültségjelre konfigurálható. Az analóg tartományt úgy kell beállítani, hogy megfeleljen az alkalmazás mérési követelményeinek és a vezérlő bemenetének.
IP67-es besorolása védelmet nyújt a por behatolása és az ideiglenes bemerülés ellen meghatározott vizsgálati körülmények között. Az optikai ablak erős szennyeződése azonban befolyásolhatja a mérés minőségét, ezért minden telepítésnél értékelni kell a környezeti alkalmasságot és a tisztítási követelményeket.
A megadott üzemi feszültség 18-30 V DC. Az érzékelő csatlakoztatása előtt mindig kövesse a hivatalos kapcsolási rajzot, és ellenőrizze a tápellátás és a vezérlő bemeneti követelményeit.
Gondoskodjon a megfelelő igazításról, használjon reprezentatív célanyagokat a tesztelés során, tartsa tisztán az optikai ablakot, és megfelelően konfigurálja a mintavételi gyakoriságot és a kimeneti küszöbértékeket. Ha a mért értékek instabilok maradnak, ellenőrizze a környezeti fényt, a felületi visszaverődést, az elektromos interferenciát és a működési távolságot.
Az ipari vásárlók kapcsolatba léphetnek a Floating Light vállalattal az IFM O1D100 termékoldalán, hogy árajánlatot kérjenek, és megerősítsék az aktuális raktárkészletet, a szállítási megállapodásokat, a termékdokumentációt és a vonatkozó garanciális feltételeket.
Az IFM O1D100 praktikus opció olyan ipari alkalmazásokhoz, ahol érintésmentes távolságmérés, konfigurálható kapcsolási viselkedés, analóg jelkimenet és IO-Link kommunikáció szükséges. A meghatározott referenciakörülmények között akár 10 méteres mérési tartománya gyártósoros pozicionálási, anyagmozgatási, csomagolási, valamint kiválasztott berendezés-felügyeleti feladatokhoz is érdemes értékelni.
A sikeres megvalósítás kulcsa az érzékelő tényleges mérési teljesítményének és interfész képességeinek a célanyaghoz, a munkatávolsághoz, a gépciklushoz és a környezeti feltételekhez való igazítása. A gondos konfiguráció és üzembe helyezés ugyanolyan fontos, mint a megfelelő modell kiválasztása.
