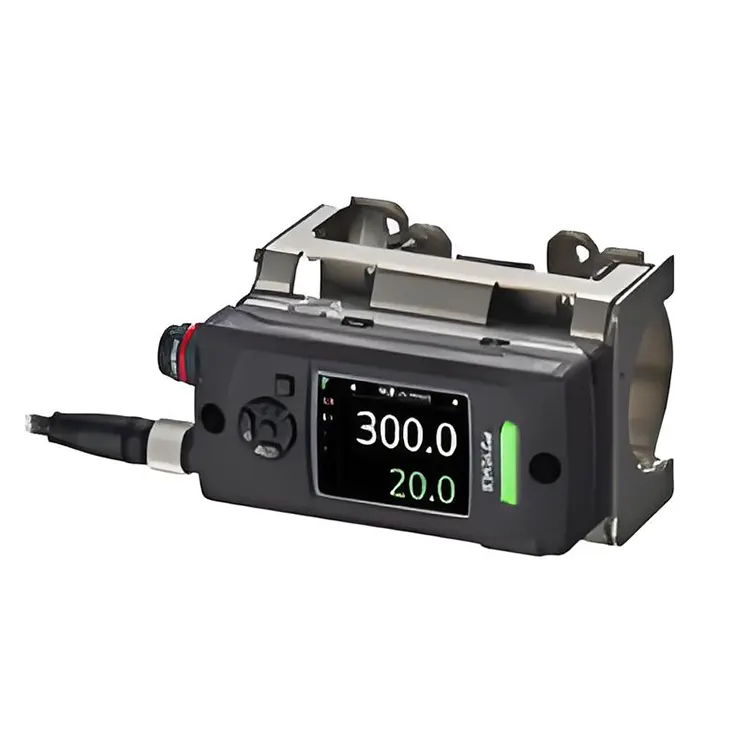

Keyence FD-H32

A Keyence FD-H32 egy nagy teljesítményű rögzíthető, érintésmentes áramlásérzékelő, amelyet a csővezetékekben lévő folyékony folyadékok folyamatos áramlásmérésére terveztek. A Floating Light Automation felhatalmazott forgalmazó, és gyors szállítást tud biztosítani.

Nincs szükség csővezetékek vágására vagy a gyártás leállítására a telepítés során, így teljesen elkerülhető a hagyományos intruzív áramlásérzékelők által okozott nyomásveszteség, szivárgás és karbantartás.

Alkalmas 25 A (32 mm) és 100 A (114 mm) közötti csőátmérőjekhez, és 0,5 l/perc és 200 l/perc közötti széles tartományban képes pontosan mérni az áramlást, ami ideális víz, hűtőfolyadék, tiszta víz és egyéb alacsony viszkozitású folyadékáramlás megfigyelési forgatókönyveihez.

A Keyence egyedülálló ultrahangos detektálási technológiájára támaszkodva az FD-H32 kis csőátmérőjű és instabil áramlási sebességű csővezetékekben is elérheti a teljes skála ±3%-os mérési pontosságát, valamint valós idejű áramlási adatokat képes kiadni analóg és digitális interfészeken keresztül, ami kényelmes a PLC, SCADA és más ipari vezérlőrendszerek közvetlen eléréséhez.

Támogatja a 2-szintű kapcsolókimenetet is az áramlás felső és alsó határérték-riasztásához, segítve a felhasználókat az automatizált folyamatvezérlésben és a rendellenes állapotok figyelmeztetésében.

Alapvető specifikációk

FD-H32 vs. Egyéb Keyence FD sorozatú modellek: Összehasonlítási útmutató

A Keyence FD rögzíthető áramlásérzékelő sorozata több modellt tartalmaz, amelyek alkalmazkodnak a különböző alkalmazási helyzetekhez. Az alábbiakban összehasonlítjuk az FD-H32-t más általános modellekkel, hogy segítsünk kiválasztani a legmegfelelőbb terméket:

Legfontosabb választási javaslatok:

· Ha projektje 25 mm alatti kis kaliberű csővezetékek áramlásának mérésére irányul, javasoljuk az FD-Q20C választását, amely költséghatékonyabb mikroáramlásméréshez.

· Ha 114 mm-nél nagyobb kaliberű csővezetékekben kell áramlást mérnie, javasoljuk, hogy illessze az FD-V70A-t a nagy áramlási tartományhoz való alkalmazkodás és a nagy pontosság megőrzése érdekében.

· A Keyence FD-H32 a legsokoldalúbb választás a legtöbb ipari gyártósorhoz és a csővezetékeket támogató berendezésekhez, és képes kielégíteni a leggyakoribb csőátmérők áramlásfigyelésének igényét.

Ajánlott egyező kombinációk

A különböző automatizálási rendszerek eltérő igényeinek kielégítése érdekében a következő közös, mérnöki gyakorlaton alapuló illesztési megoldásokat kínáljuk:

1. Önálló kijelző + riasztás egyeztetés

Azoknak a felhasználóknak, akiknek csak helyi kijelzőre és áramlásriasztásra van szükségük, ajánlatos a Keyence FD-A100 kijelzőerősítő egységet illeszteni.

Ez a kombináció nem igényel felső vezérlőrendszerhez való csatlakozást, közvetlenül megjelenítheti a valós idejű áramlást a helyszínen, és beállíthatja a felső és alsó határáram-riasztásokat kimeneti kapcsolójelekre, amely alkalmas független berendezésekhez, kis hűtőrendszerekhez, vízkezelő berendezésekhez és egyéb forgatókönyvekhez.

2. Ipari vezérlőrendszer hozzáférési egyeztetése

Azon projektek esetében, amelyeknél az áramlási adatokat PLC- vagy DCS-rendszerekbe kell integrálni, maga az FD-H32 támogatja a 4-20 mA analóg kimenetet és az NPN kapcsolókimenetet, amelyek közvetlenül csatlakoztathatók a piacon lévő legtöbb fő PLC-hez.

Azoknak a felhasználóknak, akiknek Modbus kommunikációra van szükségük, javasoljuk a Keyence NX sorozatú moduláris vezérlő csatlakoztatását a digitális adatátvitel eléréséhez, amely kényelmes a távfelügyelethez és az adatstatisztikához.

3. Többpontos áramlásfigyelő rendszer illesztése

Ha ugyanazon a gyártósoron több mérési ponton kell figyelnie az áramlást, több FD-H32 érzékelőfejet is konfigurálhat egy központi FD-M sorozatú erősítőegységhez csatlakoztatva, ami helyet takarít meg a telepítéshez és csökkenti a rendszerköltséget ahhoz képest, hogy az egyes pontokhoz független erősítőket kell konfigurálni, ami több folyamattal és több mérési ponttal rendelkező automatizált gyártósorokhoz is alkalmas.

Általános alkalmazási forgatókönyvek

· CNC szerszámgép hűtőfolyadék-áramlás figyelése:A vágófolyadék-ellátás valós idejű nyomon követése a nem megfelelő hűtőfolyadék áramlás miatti feldolgozási minőségi problémák elkerülése érdekében.

· Ipari hűtővíz keringtetés felügyelete:A keringő vízáram valós idejű érzékelése a hűtőberendezés hőcsere hatékonyságának biztosítása érdekében.

· Kis, fordított ozmózisos tisztavizes berendezés áramlásfigyelése:Az érintésmentes mérés nem szennyezi a tiszta vizet, és megfelel az élelmiszer- és gyógyszeripar higiéniai követelményeinek.

· Gyártási folyamat vízellátás áramlásszabályozása:Valós idejű áramlási visszacsatolás a vízmennyiség automatikus beállításához, a vízkészletek megtakarításához.

· Tisztítóberendezések vízáramlásának ellenőrzése:Győződjön meg arról, hogy a tisztítóvíz áramlása megfelel a folyamat követelményeinek, hogy biztosítsa a munkadarabok tisztító hatását.

Ha szüksége van a Keyence FD-H32 legfrissebb árára, érdeklődjön a készlet állapotáról, vagy személyre szabott illesztési megoldásokat szeretne szerezni, bármikor felveheti a kapcsolatot műszaki támogatási csapatunkkal, mi 24 munkaórán belül válaszolunk.

Ellátási képesség és garancia

A Floating Light Automation jelenleg 68 darab FD-H32-t tart raktáron Los Angeles-i (USA) és Rotterdam (Hollandia) raktárainkban, amelyeket a megrendelés visszaigazolásától számított 48 órán belül kiszállíthatunk, és nemzetközi expressz útján 3-7 munkanapon belül kiszállíthatjuk a világ legtöbb régiójába.

A meglévő raktárkészletet meghaladó tömeges rendeléseknél a Keyence ázsiai-csendes-óceáni regionális raktárából közvetlenül ütemezhetjük a kiszállítást, negyedévente maximum 500 egység szállítási kapacitással, az átfutási idő pedig 10-15 munkanapon belül kontrollált.

A cégünk által forgalmazott összes Keyence termék 100%-ban eredeti, eredeti gyári vizsgálati jelentéseket és tételtanúsítványokat tudunk biztosítani.

A kiszállítást követően 12 hónapos hivatalos garanciális szolgáltatást biztosítunk, valamint a hét minden napján 24 órában online műszaki támogatást nyújtunk, beleértve a telepítési útmutatót, a paraméterek hibakeresését és a hibadiagnosztikát.

Ha a jótállási időn belül bármilyen minőségi probléma merül fel, ingyenes csere- vagy teljes visszatérítési szolgáltatásokat biztosítunk annak érdekében, hogy a projektje ne csússzon el termékproblémák miatt.

GYIK

K: Mi a Keyence FD-H32 észlelési elve?

V: Az FD-H32 kettős üzemmódú érzékelési elvet alkalmaz, amely a "Delta TOF" (Repülési idő különbség) és a "Pulse Doppler" kombinációt alkalmazza:

Delta TOF: Az áramlási sebességet az áramlással együtt és ellene haladó ultrahanghullámok terjedési idejének különbségének mérésével számítja ki.

Impulzus Doppler: Javítja a mérési képességet összetett körülmények között, például légbuborékokat tartalmazó folyadékok vagy nagy viszkozitású folyadékok esetén.

Ez a kettős üzemmódú kombináció lehetővé teszi, hogy az FD-H32 még összetett folyadékok esetén is stabil mérési eredményeket tartson fenn – például légbuborékokat tartalmazó vagy magas hőmérsékletű vagy nagy viszkozitású folyadékokkal.

K: Milyen csőanyagokkal kompatibilis az FD-H32?

V: Az FD-H32 fémcsövekkel és merev gyantacsövekkel kompatibilis.

K: Milyen folyadékokhoz alkalmas az FD-H32?

V: Minden folyadékhoz alkalmas, beleértve a vizet, tisztított vizet, olajat, vegyi oldatokat és hűtőfolyadékokat.

Stabil méréseket biztosít még bonyolult körülmények között is, mint például légbuborékok jelenléte, magas hőmérséklet vagy magas viszkozitás.
